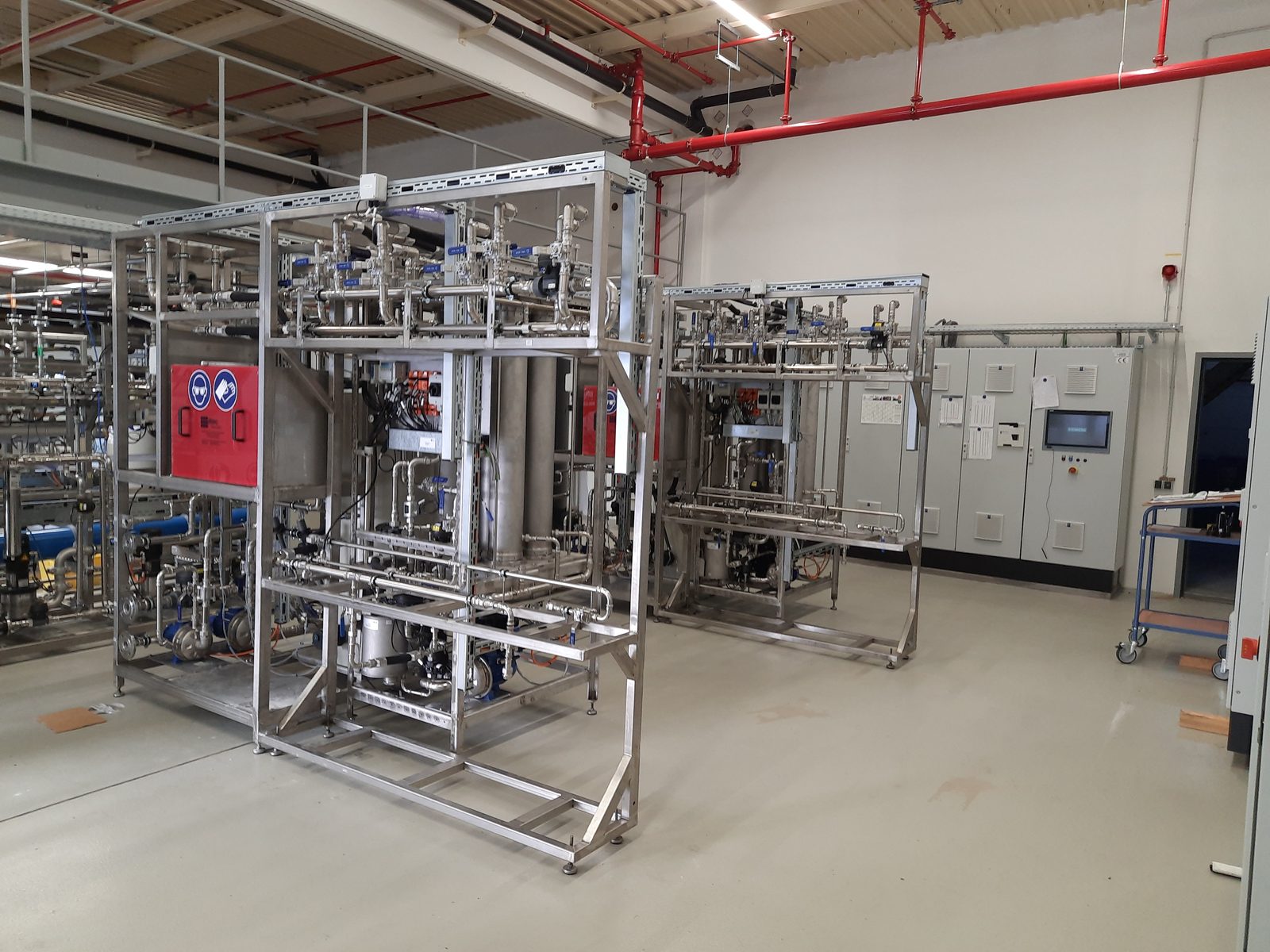

Atec Miditube — Membranfiltrationsanlage für große Prozessbäder und Abwasserströme
Der Atec Miditube ist eine vollautomatische Cross-Flow-Membranfiltrationsanlage für mittlere bis hohe Volumenströme und Prozessbäder bis über 100 m³. Er arbeitet mit bis zu 24 parallel durchströmten Membrangehäusen je Filtermodul und bereitet auch industrielle Abwasserströme auf.
Der Miditube ist die Anlage für große Bäder und hohe Durchsätze. Er verlängert die Standzeit von Prozessbädern, senkt die Betriebskosten für Medien, Wasser und Entsorgung und eignet sich für das Recycling industrieller Abwasserströme. Als Reihenmiditube lässt er sich modular erweitern. Bei der Prozessbadaufbereitung arbeitet der Miditube im Bypass am bestehenden Bad – Prozess und Badchemie bleiben unverändert. Bei Abwasseranwendungen richtet sich die Einbindung nach der jeweiligen Aufgabe.
Der Miditube auf einen Blick
- bis über 100 m³Badvolumen
- bis zu 24Membrangehäuse je Filtermodul, parallel durchströmt
- ab ca. 600 kgGewicht
- ab ca. 1.500 × 800 mm (kleine Baugröße, bis zu 12 Membranen je Modul)Grundfläche (L × B)
- 0,1 µmtypische Trenngrenze in der Mikrofiltration
- bis zu 10frei einstellbare Programme für die Membranreinigung
Grundlage: Atec-Datenblatt Miditube, Stand 30.09.2026, und ergänzende Atec-Produktangaben.
Wofür der Miditube eingesetzt wird
Der Miditube ist für die Prozessbadaufbereitung großer Bäder und für hohe Volumenströme ausgelegt. Entfettungs-, Wasch- und Reinigungsbäder sowie Spülen sind die häufigsten Anwendungen. Ebenso aufbereitet werden geeignete Beizbäder, Sealingbäder, Elektrolyte und stark alkalische Prozessbäder. Bei Entfettungsbädern werden Fette, Öle und Partikel abgetrennt. Bei Beizbädern werden typischerweise Partikel und Mikropartikel durch Mikro- oder Ultrafiltration entfernt. Die passende Membran und Anlagenausführung richten sich nach der Badchemie und der konkreten Trennaufgabe. Ein zweites Einsatzfeld ist die Aufbereitung und das Recycling industrieller Abwasserströme.
Längere Standzeiten und geringere Betriebskosten
- Bei Entfettungsbädern verlängert sich die Badstandzeit typischerweise auf das Drei- bis Zehnfache der bisherigen Standzeit.
- Ziel ist ein möglichst hoher bis vollständiger Erhalt der nutzbaren Badbestandteile
- Weniger Frischwasser, weniger Badchemie, weniger Abwasser zur Entsorgung
- Hohe Aufkonzentration der abgetrennten Verschmutzung und damit weniger Abfall
Bei Reinigungsbädern zusätzlich: Bessere Bauteilsauberkeit
- Gleichbleibende Badqualität statt schwankender Reinigungsleistung zwischen zwei Badwechseln
- Weniger Restschmutz auf den Bauteilen
Aufbau und Funktionsweise
Eine Ansaug- und Druckpumpe fördert das Medium in den geschlossenen Filtrationskorpus. Je nach Baugröße umfasst ein Filtermodul bis zu 12 oder 24 Membrangehäuse mit je einer Membran. Eine Filtratpumpe fördert das gereinigte Filtrat ab, bei der Badaufbereitung zurück in das Bad. Die abgetrennte Verschmutzung wird aufkonzentriert. Bei langen oder schwierigen Ansaugwegen kann eine zusätzliche Ansaugpumpe eingesetzt werden.
Die Überströmung erzeugt standardmäßig ein eigenentwickelter Atec-Strömungserzeuger aus Edelstahl. Er erzeugt eine sehr schnelle Strömung tangential zur Membranoberfläche. Das vermeidet ein Verblocken der Membranen auch bei hohen Feststoffkonzentrationen und ermöglicht einen hohen, stabilen Filtratfluss bei geringem Energieverbrauch und niedrigem Prozessdruck. Der Filtrationsdruck wird getrennt davon erzeugt.
Beim Miditube bedeutet das: Auch bei vielen Membrangehäusen lassen sich Druck und Überströmung getrennt auf das Medium einstellen, jede Membran lässt sich einzeln überwachen und kann bei Bedarf einzeln ausgetauscht werden. Unterschiedliche Membranen können gleichzeitig arbeiten, und zwischen den Membranreinigungen liegen sehr lange Intervalle. Wie Entkopplung und Parallelbetrieb im Einzelnen funktionieren, beschreibt die Seite „Verfahrensprinzip: Entkopplung und Parallelbetrieb“.
Membranen und Trenngrenze
Standard im Miditube sind keramische Rohrmembranen; andere Membrantypen sind möglich. Mit Abstand am häufigsten ist die Mikrofiltration mit 0,1 bis 0,2 µm. Sie wird zur Abtrennung emulgierter Öle und Fette, von Partikeln und Bakterien eingesetzt. Die konkrete Trennleistung hängt vom Medium und der Membranauswahl ab. Ultrafiltration kommt dort zum Einsatz, wo zusätzlich höhermolekulare gelöste Stoffe zurückgehalten werden sollen. Mehr zu Membranwerkstoffen und Bauformen steht auf der Seite „Verfahrensprinzip: Entkopplung und Parallelbetrieb“.
Technische Daten
| Merkmal | Ausführung |
|---|---|
| Abmessungen (L × B × H) | ab ca. 1.500 × 800 × 2.400 mm (kleine Baugröße, bis zu 12 Membranen je Modul) |
| Gewicht | ab ca. 600 kg |
| Badvolumen | Prozessbäder bis über 100 m³; auch industrielle Abwasserströme |
| Membrangehäuse | kleine Baugröße: bis zu 12 je Modul; größere Baugröße: bis zu 24 je Modul; parallel durchströmt |
| Membrantyp | Standard: keramische Rohrmembranen; andere Membrantypen möglich |
| Trenngrenze | Mikrofiltration typisch ca. 0,1 µm; Ultrafiltration z. B. 25 kDa |
| Membranlänge | Standard 1.200 mm; andere Längen möglich |
| Cross-Flow-Erzeugung | standardmäßig eigenentwickelter Atec-Strömungserzeuger aus Edelstahl |
| Pumpen | Ansaug- und Druckpumpe sowie Filtratpumpe aus Edelstahl; zusätzliche Ansaugpumpe optional |
| Vorfilter | 150 µm aus Edelstahl; andere Maschenweite möglich |
| Werkstoffe | Rahmen Edelstahl 1.4301; Membrangehäuse und Tanks Edelstahl 1.4571 |
| Steuerung | Siemens SIMATIC S7-1500 mit Touch-Bedienpanel Siemens KTP400 Basic; Schaltschrank Rittal |
| Fernwartung | IXON-Fernwartungsmodul, Internetverbindung per SIM-Karte, LAN oder WLAN |
| Signalaustausch (optional) | Busverbindung, z. B. Profinet, oder Hartverdrahtung |
Grundlage: Atec-Datenblatt Miditube, Stand 30.09.2026, und ergänzende Atec-Produktangaben. Kunden- und projektspezifische Anforderungen können berücksichtigt werden.
Vollautomatischer Betrieb und Fernwartung
Atec-Anlagen arbeiten grundsätzlich vollautomatisch. Eine Besonderheit ist die Verbindung aus hohem Automatisierungsgrad und umfangreichen Einstellmöglichkeiten am Touch-Bedienpanel (HMI). Anwender passen die Betriebsparameter an ihr Prozessmedium an, der Automatikbetrieb setzt die Einstellungen um. Bei Reinigungsbädern lässt sich optional über die automatische Nachschärfung des Reinigers durch die Atec-Anlage eine nahezu automatische Badkontrolle und -pflege realisieren.
- Umfangreiche Sensorik zur Erfassung der Prozessparameter und zur Überwachung des vollautomatischen Anlagenbetriebs
- Optional weitere Sensorik zur Badüberwachung, zum Beispiel pH, Brix oder Oberflächenspannung
- Frequenzumrichter für Druckpumpe, Cross-Flow-Erzeugung und Filtratpumpe
Über den Fernzugriff kann Atec bei der Bedienung unterstützen, gemeinsam mit dem Betreiber die Betriebseinstellungen optimieren und bei Bedarf Anpassungen an der Anlagensoftware vornehmen.
Automatische Membranreinigung
- Zwei Dosierpumpen dosieren sauren und alkalischen Membranreiniger vollautomatisch
- Sauglanzen mit Leermelder für Membranreinigerkanister (bei Atec erhältlich)
- Bis zu 10 frei wählbare und individuell anpassbare Reinigungsprogramme
- Verschiedene Auslösekriterien für den automatischen Start der Reinigung einstellbar
- Geringer Chemikalienverbrauch durch kleine Behältervolumina
Ausführungen und Bezugsmodelle
- Miditube in kleiner Baugröße mit bis zu 12 Membranen je Modul oder größerer Baugröße mit bis zu 24 Membranen je Modul
- Reihenmiditube: modular erweiterbar mit mehreren Filtermodulen und zentralen Komponenten
- Hochtemperaturversion
- Versionen für Laugen- und Säurefiltration
- Als Containeranlage in 10, 20 oder 40 Fuß, komplett vormontiert und im Werk getestet
Der Miditube ist als Kauf oder Mietkauf erhältlich.

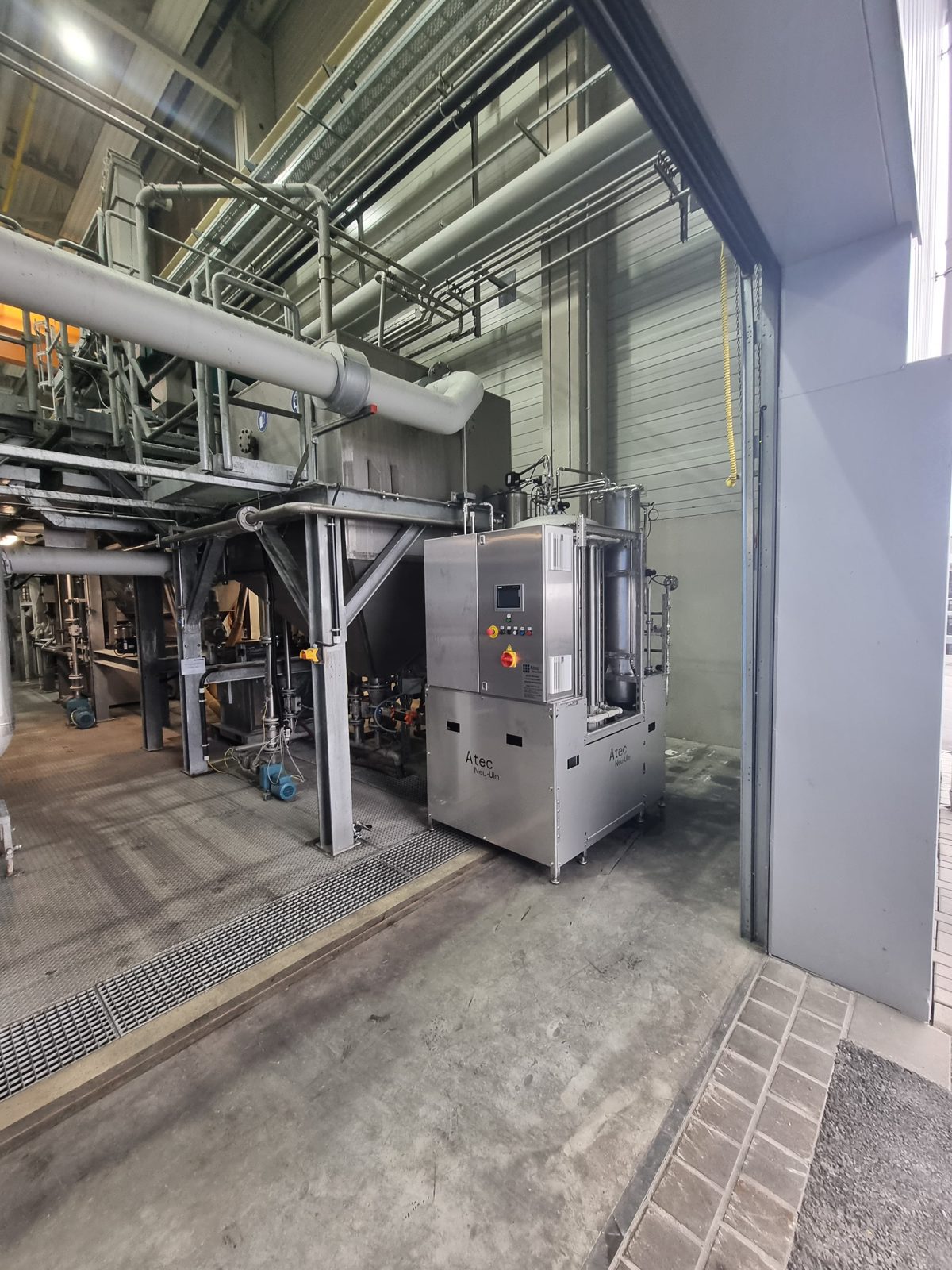

Integration am bestehenden Bad
Fast alle Atec-Anwendungen sind Retrofit. Als Retrofit zur bestehenden Reinigungsanlage oder Behandlungsanlage filtert der Miditube das Bad im Bypass. Prozess und Badchemie bleiben unverändert.
- Erstgespräch zu Bad, Verschmutzung und Ziel
- In der Regel Versuche mit einer Atec-Versuchsanlage direkt beim Kunden vor Ort
- Auslegung auf das konkrete Medium und die Kundenanforderungen: Auswahl von Anlagenversion und -größe, Membranen und weiteren Optionen
- Aufstellung und Inbetriebnahme am bestehenden Bad
Bauseitig werden eine geeignete Aufstellfläche sowie die anwendungsbezogenen Medien- und Elektroanschlüsse benötigt. Abmessungen und Gewicht hängen von der Ausführung und der Anzahl der Filtermodule ab.
Kundendienst und Membranwechsel
Der Kundendienst erfolgt im Rhythmus von 6 bis 12 Monaten. Bei keramischen Membranen ist heute kein regelmäßiger Austausch mehr nötig; bei Standardanwendungen wie der Entfettungsbadpflege kann von einer Lebensdauer von vielen Jahren ausgegangen werden. Ein Wechsel erfolgt bei Bedarf und kann im Rahmen des Kundendienstes erledigt werden.
Häufige Fragen zum Miditube
Für welche Badgröße ist der Miditube geeignet?
Für mittlere bis hohe Volumenströme und Prozessbäder bis über 100 m³. Für kleinere Bäder bis ca. 10 m³ ist der Atec Minitube in vielen Fällen die kompaktere Wahl.
Was ist ein Reihenmiditube?
Eine modulare Ausführung des Miditube mit mehreren Filtermodulen, zum Beispiel drei. Je Modul sind beim Reihenmiditube typischerweise 12 Membranen verbaut. Weitere Module lassen sich bei Bedarf nachrüsten. So lässt sich die Anlage an größere Volumenströme anpassen. Die Membranen werden auch im Reihenmiditube parallel durchströmt.
Eignet sich der Miditube auch für Abwasser?
Ja. Neben der Prozessbadaufbereitung ist die Aufbereitung und das Recycling industrieller Abwasserströme ein Einsatzfeld des Miditube. Die Auslegung erfolgt auf das konkrete Medium, in der Regel nach Versuchen vor Ort.
Was leistet der Atec-Strömungserzeuger?
Er erzeugt eine sehr schnelle Überströmung der Membranen. Das vermeidet ein Verblocken auch bei hohen Feststoffkonzentrationen und ermöglicht einen hohen, stabilen Filtratfluss bei geringem Energieverbrauch. Der Filtrationsdruck wird getrennt davon erzeugt.
Welche Baugrößen gibt es beim Miditube?
Zwei: eine kleine Baugröße mit bis zu 12 und eine größere mit bis zu 24 Membrangehäusen je Filtermodul. Für größere Volumenströme lassen sich als Reihenmiditube mehrere Filtermodule kombinieren und bei Bedarf nachrüsten.
Wie kann ich den Miditube beziehen?
Der Miditube ist als Kauf oder Mietkauf erhältlich.
